磁控溅射 / MBE/ALD，三种工艺如何让膜层 “分层生长”

你可能在手机屏幕、芯片、高端刀具、柔性显示里见过 “纳米多层膜”—— 它不是简单的涂层叠加，而是每层仅几到几十纳米、界面清晰、周期性堆叠的精密结构，能实现硬度、光学、电学、阻隔性的精准调控。但原子不听图纸，只服从物理与化学规则。今天我们就从原子视角，把 “纳米多层膜怎么一层一层长出来” 讲透：从原子落地、扩散、成核、成层，到主流工艺如何精准控制每一层，再到界面如何做到 “原子级平整”。

一、先懂微观：原子在表面的 “安家” 全过程

不管哪种工艺，原子 / 分子落到基底表面后，都要经历吸附→扩散→成核→长大→成层五步，这是多层膜生长的底层逻辑。

1. 吸附：先 “粘” 在表面

原子从气相 / 等离子体飞向基底，接触瞬间不会立刻固定，而是先被物理吸附（范德华力）“粘” 在表面 —— 像雨滴落在玻璃上，暂时停留但还能移动。若能量足够，会进一步发生化学吸附，与表面原子形成化学键，这才是稳定沉积的开始。

2. 扩散：找 “最稳的家”

被吸附的原子不会静止，会在表面做短程热扩散—— 像人在冰面滑行，四处试探能量最低的位点（如台阶、空位、晶界）。温度越高、原子能量越大，扩散越远；反之则易在原地聚集。这一步决定膜层是否均匀、界面是否平整。

3. 成核：从 “原子团” 到 “小岛”

扩散的原子相遇、聚集，形成纳米级原子团（核）。核太小易分解，达到 “临界尺寸” 后才稳定 —— 就像雨滴聚到足够大才会落下。核的密度、大小直接影响后续层的平整度。

4. 长大：小岛 “连成片”

稳定核不断吸附新原子，横向、纵向长大，相邻小岛逐渐连接，最终铺满整个表面，形成连续的单层膜。这一步要控制沉积速率与温度，避免岛过大导致层内孔洞、粗糙度飙升。

5. 成层与界面：精准 “换料”，界面 “一刀切”

单层形成后，立刻切换沉积材料，重复上述过程。关键在于：如何让新层与旧层之间形成清晰、平整的界面，而不是原子互混？

最终，多层膜的 “调制周期”（A 层 + B 层厚度）、界面粗糙度（通常控制在0.1–0.5 nm）、晶体取向，全由这五步的精准控制决定。

二、主流工艺：三种 “逐层生长” 的核心方案

工业与科研中，纳米多层膜主要靠 **PVD（物理气相沉积）、CVD（化学气相沉积）、ALD（原子层沉积）** 三类技术实现，原理与精度各有侧重。

1. 磁控溅射（PVD 主流）：工业界的 “万能选手”

原理：在高真空腔体中，用氩等离子体轰击靶材（A/B 材料交替），将靶材原子 “溅射” 出来，飞向基底沉积成膜。

2. 分子束外延（MBE，PVD 顶级）：科研级 “原子积木”

原理：超高真空（10⁻¹⁰ Pa）下，加热源材料产生定向分子束，精准轰击基底；通过快门控制分子束通断，实现 “一层原子、一层原子” 的外延生长。

3. 原子层沉积（ALD）：最精准的 “逐层生长”

原理：基于自限制表面反应，将两种前驱体（A、B）交替脉冲通入腔体，每次只发生表面反应，且反应自动停止（活性位点饱和），绝对不产生气相副反应。

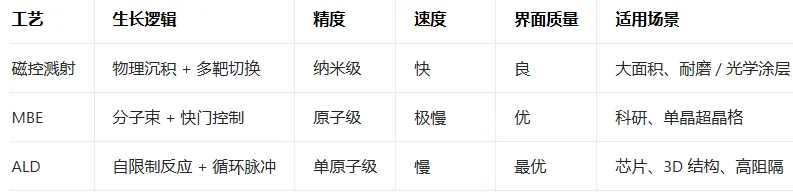

三种工艺核心对比（一眼看懂）

三、关键挑战：如何让 “层” 不乱、“界” 不混？

纳米多层膜的核心难点，是控制界面与层厚—— 差 1 个原子层，性能就可能天差地别。

1. 界面互混：原子 “串门” 怎么办？

• 原因：高温、沉积速率过慢，导致 A、B 原子跨界面扩散；
• 对策：低温沉积、快速切换材料、原位吹扫、选择化学亲和力低的材料组合（如 Cu/Nb、Fe/Cr）。

2. 层厚不均：怎么做到 “每层一样厚”？

• 原因：基底温度不均、沉积速率波动、表面扩散差异；
• 对策：均匀加热 / 冷却、精准控功率 / 流量、基底匀速旋转、ALD 的自限制特性（天然均匀）。

3. 粗糙度累积：越堆越 “糙” 怎么办？

• 原因：每一层的微小粗糙度叠加，多层后严重恶化；
• 对策：低表面能基底、优化成核密度、MBE/ALD 的原子级平整生长、原位退火修复。



四、从原子到应用：多层膜的 “魔法” 从哪来？

当我们能精准控制每一层的厚度、成分、界面，纳米多层膜就会展现远超单层膜的性能：

纳米多层膜的生长，本质是在原子尺度上 “指挥” 原子排队、安家、换队—— 从表面吸附扩散的微观规律，到 PVD/MBE/ALD 的工艺控制，每一步都在和原子的 “天性” 博弈。今天我们能做出界面仅 0.1 nm、周期精准到单原子层的多层膜，正是人类对微观世界操控能力的极致体现。

未来，随着 ALD、MBE 等技术的成本下降与效率提升，纳米多层膜将走进更多领域：从芯片的 7nm 以下制程，到柔性电子、量子器件，再到航空航天的极端环境涂层 —— 而这一切，都始于我们搞懂了 “原子怎么一层一层长出来”。
